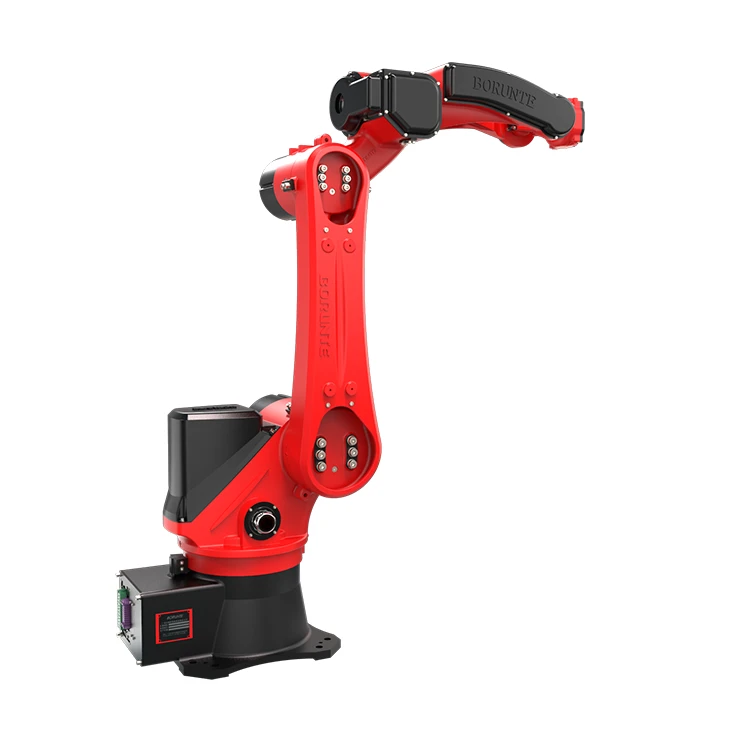

Šesť osí zváracieho robota

BRTIRWD1506A

Lntrodukcia produktu

Užitočný model sa týka priemyselného robota Axis Six {-, ktorý je schopný nainštalovať zváracie kliešte alebo zváranie (rezanie) pištole na prírube koncového hriadeľa priemyselného robota, aby sa dalo zvárať, rezané alebo tepelné postriekané.

Parameter produktu (špecifikácia)

Funkcia produktu a aplikácia

1) stabilizovať a zlepšovať kvalitu zvárania, ktorá môže odrážať kvalitu zvárania vo forme číselných hodnôt;

2) zlepšiť produktivitu práce;

3) zlepšiť intenzitu pracovnej sily pracovníkov, môže pracovať v škodlivom prostredí;

4) znížené požiadavky na prevádzkové zručnosti pracovníkov;

5) Skráťte obdobie prípravy modifikácie a výmeny produktu a znížte príslušné investície do zariadenia.

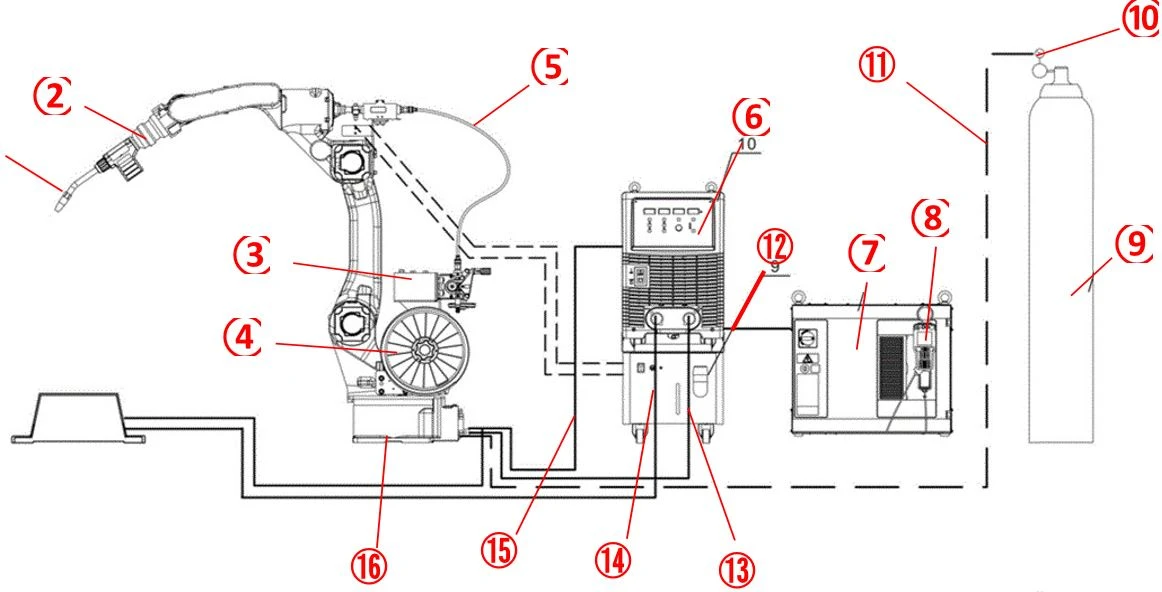

Základné zloženie zváračského robota

Poznámky: 1. Zváracia pištoľ 2. Zváracia pištoľ anti - Senzor zrážky 3. Mechanizmus napájania drôtu 4. Doska drôtu 5. Drôtová trubica drôtu 6. Zvárací stroj 7. Robot Control Cabinet 8. Robot výučba zariadenia 9. Správca fľaša plynu 15. Prietok plynného plynu Walk Control 16. Robotné telo

Výber zváracích materiálov

V súčasnosti sa zváranie MIG používa hlavne na zváranie hliníka, horčíka a ich zliatiny; MAG sa používa hlavne na zváranie nehrdzavejúcej ocele, nízkej uhlíkovej ocele a nízkej zliatinovej ocele; CO2 sa používa hlavne na zváranie uhlíkovej ocele.

① Výber ochranného plynu

MIG zvyčajne používa čistý AR a čistý on, alebo ich zmes v určitom pomere. Keď mig zvára zliatinu hliníka,

Rôzny miešací pomer AR a má rôzne účinky na tvar zvaru, vrátane penetrácie, šírky a výstuže.

MAG zvyčajne používa AR + O2, AR + CO2 alebo AR + CO 2 + O2.

AR + O2 sa všeobecne používa na zváranie nehrdzavejúcej ocele a množstvo O2 je 1% - 5%; AR + CO2 sa používa hlavne na zváranie uhlíkovej ocele a zliatiny konštrukčnej ocele a množstvo CO2 sa všeobecne riadi v rozmedzí 5% - 30%; AR + CO2 sa všeobecne používa na zváranie nízkej uhlíkovej ocele a nízkej zliatinovej ocele

+ O2 Zmiešaný plyn.

CO2 je priame používanie vysokého - Plyny oxidu uhličitého ako ochranný plyn, jeho čistota je viac ako 99,98%.

② Výber zváracieho drôtu

Zváranie MIG: Chemické zloženie použitého zváracieho drôtu musí byť rovnaké ako zloženie základného kovu. Priemer zvarného drôtu je zvyčajne v rozsahu 0,8-2,4 mm. Pred použitím sa musí prísne vyčistiť chemicky alebo mechanicky.

Zváranie MAG: pri zváraní so silnou oxidačnou plynnou zmesou by sa mal používať vysoký mangán a vysoký zvárací drôt kremíka; Na plynnú zmes bohatú na argón sa mal použiť nízky mangán a nízky zvárací drôt kremíka;

Zváranie CO2: Pridajte určité množstvo deoxidátora do zváracieho drôtu, ako je Al (hliník), Ti (titán), Si (kremík) a Mn (mangán). Preto sa široko používa zvárací drôt H08MN2SI, ktorý obsahuje MN a SI.

POZNÁMKA: (H08MN2SI je nízka zliatina uhlíkovej ocele na zváranie. H znamená zváracie drôt; Druhy zváracej ocele.

Zvárací drôt pre uhlíkovú oceľ: V súčasnosti je najpoužívanejším zváracím drôtom ER50-6 (American Standard ER70S-6), po ktorom nasleduje ER50-3

(ER70S3).

ER50 - 6 (ER70S-6) Zváracie drôty a výplňový drôt sú vhodný pre jednorazové aj viac priechodové zváranie. Obzvlášť sú vhodné pre plech, kde sa očakávajú hladké zvarové priechody a pre sekcie a taniere s miernym množstvom hrdze alebo stupnice valcovanej valcom. Pri zváraní alebo zváraní MAG môžu tieto drôty používať vyšší prúd.

Zvárací drôt z nehrdzavejúcej ocele: MAG, MIG Automatický zvárací drôt má jasný polotvrdý stav, disk mäkkého stavu alebo sud. Jeho značka je viac, vo všeobecnosti, ktorý typ základného kovu je, používajú zodpovedajúci model zváracieho drôtu.

Bežné sú: ER304, ER308L, Zváracia voda ER309.

Ak požiadavky nie sú prísne, môžu sa použiť aj niektoré stupne zváračských drôtov; Ak sú požiadavky prísne, musí sa použiť rovnaký typ zváracieho drôtu. Napríklad v potravinárskom priemysle sa používa zvárací drôt z nehrdzavejúcej ocele. Z dôvodu bezpečnostných problémov sa musí zvárací drôt s konzistentným alebo vyšším výkonom ako základný kov a bez ovplyvnenia bezpečnosti potravín. A rôzne zváracie drôty, kryštál zváraného kovu po zváraní sa bude líšiť, takže pevnosť, húževnatosť a ďalšie mechanické vlastnosti zvaru sa budú tiež líšiť.
